環(huán)氧富鋅底漆與無機富鋅底漆優(yōu)缺點比較

很多用戶或者商家對環(huán)氧富鋅底漆和無機富鋅底漆選用總有很多疑惑。到底采用哪種油漆好？

多道涂層系統(tǒng)的鋼結構防腐蝕體系中，環(huán)氧富鋅底漆和無機富鋅的性能基本一樣，很多情況中完全可以使用環(huán)氧富鋅底漆代替無機富鋅底漆。從施工角度和施工速度來看，環(huán)氧富鋅底漆更為合適。

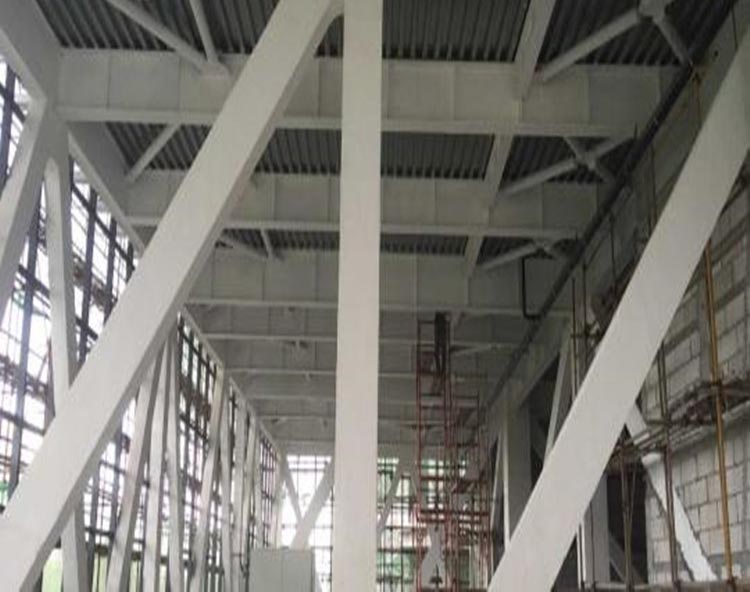

近期國內(nèi)的許多大型鋼結構工程，開始大量選用環(huán)氧富鋅底漆，如即將通車的港珠澳大橋，2008奧運會主場館，北京機場擴建，上海浦東國際機場擴建，重慶朝天門長江大橋，還有好多船舶工業(yè)等。

2000年悉尼奧運會主場館（國際油漆），2004年雅典奧運會（國際油漆）等等，都采用環(huán)氧富鋅底漆。

無機富鋅漆在耐熱和耐溶劑、耐化學品性能以及導靜電方面優(yōu)于環(huán)氧富鋅漆，漆膜的柔韌性和施工性能較差。

無機富鋅漆在施工時有一些特殊的要求，比如其固化要依靠較高的相對濕度，表面多孔性要求進行霧噴技術等，而環(huán)氧富鋅漆的施工要求相比之下簡單得多。

環(huán)氧富鋅和無機富鋅底漆的在施工方面的優(yōu)缺點見下表：

綜上所述，采用無機富鋅要求水汽固化，復涂間隔在常溫下很長，需要進行固化測試后才能覆涂后道漆，并且需要采用特殊的霧噴技術；而環(huán)氧富鋅底漆只要1.5小時即可重涂中間漆，常規(guī)施工，效率高，可以大大縮短緊張的施工工期。

對于施工來說，當然環(huán)氧富鋅要比無機富鋅好用，不僅對表面處理的要求低，而且可復涂時間短，附著力也要好，即使表面處理不到位，短時間內(nèi)也不會出問題！

環(huán)氧富鋅底漆與面漆匹配性好，而無機富鋅底漆受限很多，1、底材表面存在較多孔隙，涂面漆時易起泡，2、對面漆耐堿性有要求，且無機富鋅底漆必須充分干透后才可涂面漆，否則附著力差，易剝落。

對于漆膜的性能來說，無機富鋅硬度高，脆性大，所以不適合用于薄壁鋼結構，但是非常適合用于的大型鋼結構，因為大型鋼結構的變形并不大而且無機富鋅硬度高，固化后更不容易破損；

對于耐鹽霧性，無機富鋅要高于環(huán)氧富鋅，無機富鋅底漆由于無機硅酸鹽粘結劑在同鋅粉反應的同時還同基體金屬鐵反應，因此其耐蝕、耐久性優(yōu)于環(huán)氧富鋅底漆，相應地其表面處理要求也高于環(huán)氧富鋅，特別是在海水中，單層無機富鋅的性能非常優(yōu)異，完全能達到長效防腐。

無機富鋅涂膜的耐熱性、耐溶劑性和導電性優(yōu)于環(huán)氧富鋅底漆

最后，無機富鋅很難作假，所以說，只要嚴格去做，無機富鋅涂層如果做好了，那涂層的性能將是非常好的；而環(huán)氧富鋅底漆作假太容易了，而且短時間內(nèi)根本無法看出問題，造成了市場上低鋅環(huán)氧富鋅底漆泛濫成災。
